支撐劑就是在石油水力壓裂中用來支撐裂 縫不使裂縫再重新閉合的一種固體顆粒。天 然石英砂、燒結(jié)陶粒一直是石油壓裂技術(shù)中廣泛使用的支撐劑。但這類支撐劑密度大,沉降速度快,極易在井筒附近沉積,波及范圍和有效 支撐面積低,且這類支撐劑所需攜砂液黏度高使設(shè)備和地層傷害大,壓裂成本大幅度增加。在保證支撐劑高強(qiáng)度的條件下,盡可能降低支撐劑的密度,一直是研究者努力追求的目標(biāo)。

       國(guó)外已對(duì)低密度支撐劑進(jìn)行了比較廣泛的研究和應(yīng)用。Dawson Jeffrey C.等采用粘接劑 如水泥、高分子材料等與無(wú)機(jī)填料混合,造粒再 固化而成低密度支撐劑。McDaniel Robert R.等以堅(jiān)果殼為基材,采用酚醛,環(huán)氧樹脂或 異氰酸酯等改性制備了低密度支撐劑。但研究低密度支撐劑復(fù)合材料結(jié)構(gòu)與性能的文獻(xiàn)鮮 見報(bào)道。為此,本文首先采用酚醛樹脂浸漬再用 環(huán)氧樹脂包覆的方法,制備了一種以堅(jiān)果殼為基材,酚醛、環(huán)氧樹脂增強(qiáng)的低密度支撐劑用復(fù)合材料。研究了酚醛樹脂浸漬濃度以及環(huán)氧樹 脂的二次包覆對(duì)復(fù)合材料性能的影響,并采用 INSTRON萬(wàn)能材料試驗(yàn)機(jī),TGA,SEM,偏光 顯微鏡等測(cè)試手段測(cè)試了復(fù)合材料的性能。

1 實(shí)驗(yàn)部分

1.1 主要原料與試劑

基體材料:堅(jiān)果殼粉碎篩選為20 mesh~40 mesh的顆粒,自制;酚醛樹脂:自制;E-44環(huán)氧 樹脂:湖南岳陽(yáng)石化生產(chǎn);固化劑:自制;硬脂酸 鈣:成都科龍化工試劑廠,分析純。

1.2 主要儀器及設(shè)備

拉力試驗(yàn)機(jī):INSTRON4302型萬(wàn)能材料試驗(yàn)機(jī),Instron公司產(chǎn)品;高速攪拌機(jī):GH- 10DY型,北京市塑料機(jī)械廠產(chǎn)品;SEM環(huán)境 掃描電子儀:JSM-5900LV型,日本JEOL公司產(chǎn)品;COIC型偏光顯微鏡,重慶光學(xué)儀器廠產(chǎn) 品;自制帶柱塞的圓筒形模具。

1.3 試樣制備

粉碎堅(jiān)果殼篩分成20 mesh~40 mesh的 顆粒,烘3 h ~4h,干燥溫度為120℃。將干燥顆粒置于容器中,用酚醛樹脂的乙醇溶液浸沒,取出顆粒濾去多余樹脂溶液,室溫放置24 h,然后 烘箱中逐步升溫至180℃固化,升溫過程中 斷攪拌防止顆粒結(jié)塊。取已固化的顆粒于高 攪拌機(jī)中,緩慢加入60%環(huán)氧樹脂的丙酮溶 ,待溶劑揮發(fā)完后取出顆粒并置于烘箱中逐漸升溫至150℃固化。文中1#是純堅(jiān)果殼顆粒品,2#為70%酚醛樹脂溶液浸漬堅(jiān)果殼顆粒 化后的樣品,3#為24%的E-44環(huán)氧樹脂,1% 化劑包覆75%的2#樣固化后所得的樣品。

1.4 性能測(cè)試與表征 .

1.4.1 力學(xué)性能測(cè)試:取同體積樣品放入自制柱塞的圓筒形模具內(nèi),用INSTRON萬(wàn)能材試驗(yàn)機(jī)測(cè)試樣品抗形變能力。INSTRON壓 速率0.5 mm/min,壓力60 MPa時(shí)停止。以樣實(shí)際下降的距離作為樣品的形變量。

1.4.2 TGA熱分析:采用Inst2950型(USA A.Inc)熱分析儀,樣品8 mg~10 mg,氮?dú)夥? 10℃/min升溫速率升溫至恒重,記錄質(zhì)量化率。

1.4.3 耐水溶劑性能:按GB/T1034-1998塑 吸水性能測(cè)試方法測(cè)試樣品的吸水性能。 Wm=(m2-m1)/m2 中:Wm——試樣吸水率;m1——浸泡前試樣 質(zhì)量;m2——浸泡后試樣的質(zhì)量。

1.4.4 偏光顯微分析:將干燥的樣品在COIC 偏光顯微鏡(重慶光學(xué)儀器廠產(chǎn)品)上觀察樣的形貌并拍照,放大倍數(shù)50倍。

1.4.5 SEM表面分析:顆粒表面用日本JEOL 司的JSM-5900LV掃描電鏡觀察形貌,工作電壓20 kV。

       2結(jié)果與討論

2.1 酚醛樹脂溶液濃度和環(huán)氧樹脂量對(duì)力學(xué)性能的影響

酚醛和環(huán)氧樹脂被廣泛用作覆膜砂的粘接 ,具有粘接強(qiáng)度高的特點(diǎn),用其浸漬的基體具 開孔率低、不透性好,且強(qiáng)度高、硬高大、化學(xué)質(zhì)量穩(wěn)定以及耐磨性好等優(yōu)點(diǎn),適用于有化學(xué) 蝕的、耐水溶劑體系[5]。堅(jiān)果殼顆粒為多孔疏 纖維材料,未經(jīng)改性時(shí)強(qiáng)度低,不能直接作為 構(gòu)材料。而利用硬度較高的高分子材料填充 疏松纖維孔隙,能增加材料的密實(shí)性并賦予料較高的強(qiáng)度。堅(jiān)果殼的主要化學(xué)組分有纖 素,多戊糖,木素等,這些組分中的酚型單元、醛基結(jié)構(gòu)以及醇羥基均可以與醛類、酚類、異氰 酸酯類等發(fā)生縮合反應(yīng)。

酚醛樹脂在受熱或 酸性條件下,羥甲基之間,羥甲基與苯酚或取代 苯酚的鄰位、對(duì)位可發(fā)生縮聚,交聯(lián)成硬度高的 體型高聚物。同時(shí),酚醛樹脂又能與堅(jiān)果殼中存在的反應(yīng)型基團(tuán)發(fā)生反應(yīng),使堅(jiān)果殼與樹脂 間的相容性變好,且樹脂內(nèi)的苯環(huán)又賦予復(fù)合材料更高的剛度。

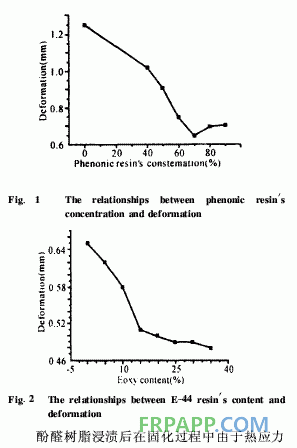

復(fù)合材料的強(qiáng)度與所選酚醛樹脂型號(hào)有關(guān),也與酚醛樹脂浸漬濃度有關(guān)。從Fig.1看 出,酚醛樹脂溶液質(zhì)量分?jǐn)?shù)為70%時(shí),復(fù)合材料 的抗變形能力最佳,60 MPa壓力下形變量最小。樹脂質(zhì)量分?jǐn)?shù)為80%時(shí),抗變形能力稍差, 可能是當(dāng)樹脂濃度較大時(shí),黏度高不易滲透到纖維材料內(nèi)部,增強(qiáng)效果不佳造成。樹脂濃度較小時(shí),溶劑首先滲透到顆粒內(nèi)部占據(jù)孔隙使?jié)B 透到顆粒內(nèi)部的樹脂量減少,升溫固化時(shí)溶劑溢出留下較多空隙,也不能有效增強(qiáng)顆粒。未浸 漬樹脂由于顆粒強(qiáng)度小易變形,導(dǎo)致受壓后嚴(yán)重結(jié)塊,不易從模具中取出。　　

 導(dǎo)致的微裂紋以及由于揮發(fā)分的流失產(chǎn)生的孔 洞都會(huì)嚴(yán)重影響材料的力學(xué)強(qiáng)度。采用環(huán)氧樹 脂的二次包覆能填充熱應(yīng)力導(dǎo)致的裂縫和新產(chǎn)生的孔洞,使復(fù)合材料的性能盡可能提高。其復(fù)合材料的性能與二次包覆的樹脂型號(hào)和樹脂量 有著密切的關(guān)系。環(huán)氧樹脂的優(yōu)點(diǎn)是固化時(shí)無(wú)小分子釋放,無(wú)孔洞產(chǎn)生,產(chǎn)生的內(nèi)應(yīng)力小。

一 方面,環(huán)氧樹脂中環(huán)氧、羥基基團(tuán)賦予樹脂高反應(yīng)活性,使樹脂固化物具有很強(qiáng)的內(nèi)聚力和粘接力,苯環(huán)賦予聚合物耐熱性和剛度。另一方面,環(huán)氧、羥基基團(tuán)也與堅(jiān)果殼中存在的酚型單元、醛基結(jié)構(gòu)、醇羥基以及酚醛樹脂中的醇羥基 反應(yīng)增加了體系的相容性。
