1、引言

      大量應用先進復合材料已經成為新一代飛機的趨勢，國產C919大型客機也將大量采用復合材料結構。美國NASA對復合材料應用問題調查研究結果表明【1】：結構修理是目前阻礙復合材料進一步擴大應用的兩個主要問題之一（另一個問題是復合材料成本），國外大約從上個世紀70年代開始研究復合材料結構的修理，對膠接修理理論和修理工藝進行了大量研究【2~8】，已經獲得許多研究成果和成熟的經驗，但相關研究仍在繼續進行。國內在復合材料結構修理方面也開展過一些研究工作【9~12】，獲得了一些研究成果。但試驗研究主要針對軍用飛機，采用的是國產材料，且研究工作還不夠系統與深入，試驗數據和結果對于民用飛機維修實踐的指導意義有限。
       本文采用民用飛機實際使用的原材料制備了試驗件，主要研究了不同試驗參數對挖補修理后的拉伸強度影響，試驗采用了單面挖補和雙面挖補兩種工藝進行研究。

2、試驗

       2.1原材料

       (1)cycom970/T300 12k預浸料用于制造層壓板試驗件母板和修補復合材料損傷區域;
       (2) METLBOND1515-4M膠膜用于母板與修補層的膠接；

       2.2設備

       (1)熱壓罐用于成型復合材料層壓板試驗件母板和部分修補試驗件,工作壓力不少于0.7MPa,溫度不低于200℃;
       (2)烘箱用于修補試驗件的成型固化，可以抽真空至0.09MPa；
       (3)試驗機用于試驗件的拉伸強度測試，試驗中使用的試驗機為INSTR0N-8803 型多功能試驗機；

       2.3試驗件與試驗方法

     （1）試驗件制造過程大體可以分為母板制造，損傷引入，損傷區域斜面打磨，準備修理層，修理層鋪設，封裝與固化等步驟。

     （2）單面穿透挖補試驗件的母板尺寸為300mm×200mm×2mm，雙面挖補試驗件尺寸為300mm×150mm×2mm。標準試驗件的鋪層順序是準各向同性的[45/0/-45/90]2S，試驗中使用含有直徑20mm 穿透孔的復合材料層板來模擬損傷板，使用斜接挖補技術對層板進行修復。通過單向拉伸試驗考察單面挖補法的修理效果。雙面和單面挖補修理示意圖如圖1 和圖2所表示

    （3）為了更好的夾持試驗件，試驗件兩端粘貼了加強片，拉伸試驗的基本試驗信息如下：試驗溫度25℃、相對濕度30%、單向拉伸加載，加載速度1.5mm/min。

3、試驗結果及討論

       試驗設計了不同的挖補角度、附加層層數、固化成型方法（熱壓罐/烘箱），通過對比試驗來了解各參數對拉伸強度的影響。挖補修理試驗矩陣與結果如表1所示，表中C系列表示單面穿透挖補，D系列表示穿透雙面挖補。從試驗結果來看，經過挖補修理后C系列與D系列試驗件的靜強度均高于未修板的靜強度，因此，采用挖補的方式進行修理是可行的。

       3.1 強度恢復率

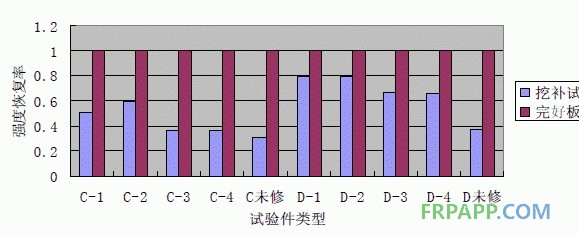

       為了獲得完好板的拉伸破壞強度數據，使用板條進行拉伸試驗，板條的材料和鋪層順序與挖補修理試驗件完全相同。經過測試并取平均值得到完好板的拉伸強度為692.128MPa。挖補修理后，試驗件的強度恢復率如圖3 所示。從圖中可以看出與完好板相比，C系列和D 系列試驗件修補前，拉伸強度下降都很大，分別下降至完好板的30.4%和37.1%。挖補修理后，C系列和D 系列試驗件的拉伸強度明顯增加，其中D系列雙面挖補修理明顯高于C系列單面挖補修理，其強度最高可恢復至完好板的79.5%，這可能是因?yàn)椋c單面挖補修理相比雙面挖補修理可以減少母板打磨區域，從而減少對母板的損傷，另一方面，雙面挖補修理試驗件兩面都增加了修理層，結構相對對稱應力分布比較均勻，且每面增加的層數相對較少更容易壓實，從而有利于抑制新缺陷的產生。

       3.2挖補角度的影響

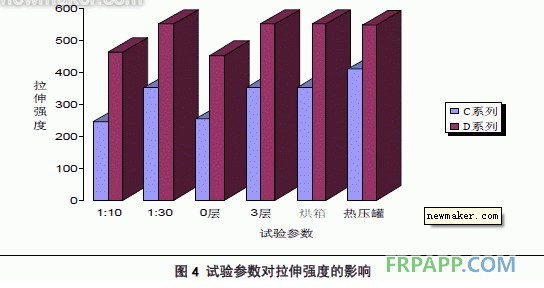

       從圖4中可以看出，當挖補角度由1:10減小到1:30后，可以提高試件的破壞強度，挖補角度為1：30時具有更好的極限拉伸強度。這可能是因?yàn)樵谝欢ǖ慕嵌确秶鷥?nèi)，較為平緩的挖補角度增加了膠膜與母板的膠結面積，使修理區域內的應力變化梯度較為和緩，從而有利于提高結構的極限拉伸強度。需要注意的是小的挖補角度將增加維修工作量，且過少的角度對試驗件母板纖維的打磨破壞大，容易在修補過程中產生新的損傷和制造缺陷，導致強度急劇下降。

       3.3附加層數的影響

       從圖4中可以看出附加層數的增加顯著的提高了拉伸強度，三層附加層具有最高的極限拉伸強度，這可能是因?yàn)橥谘a(bǔ)修理中的附加修理層可以降低修理補片端部的剝離應力，從而提高結構的極限強度。但是值得注意的是過多的附加層層數將影響氣動外形。

       3.4固化方法的影響

       從圖4 中可以看出，固化方法對C系列和D系列影響有所不同，對比C-1，C-2 組試驗件可知，使用熱壓罐進行修理，拉伸強度提高了14%，而對于D 系列不同的固化方法對拉伸強度幾乎沒有影響。這是因?yàn)椋瑹釅汗薰袒c烘箱固化相比，固化壓力更大，而單面穿透挖補修理，單面修補層數最高達到了19 層，這需要較大的壓力才能壓實，來減少出現新的制造缺陷。另一方面，D 系列的實驗結果說明，在一定的修補層數內使用烘箱或修補儀進行修理，其拉伸性能完全能夠滿足要求。

4、結論

      （1）采用挖補修理工藝修補能夠提高受損結構的拉伸強度，其中，雙面挖補修理工藝修補后的試驗件具有較高的強度恢復率，其強度最高可恢復至完好母板的79.5%
      （2）挖補角度、附加層數以及固化成型方法等試驗參數對修理后的強度有重要影響。在一定范圍內較少的挖補角度，增加附加層數目和使用熱壓罐進行固化有利于提高拉伸強度。
