關(guān)于材料及制品的力學(xué)性能強(qiáng)度及剛度的概念：強(qiáng)度是指材料受力破壞時(shí)，物體內(nèi)的最大應(yīng)力值。根據(jù)受力情況不同，可分為拉伸、壓縮、彎曲、扭轉(zhuǎn)、沖擊、剪切等強(qiáng)度。也可以說強(qiáng)度就是材料在外力作用下，抵抗破壞的能力，因此，也就是牢不牢的問題。剛度是表示結(jié)構(gòu)物對變形的抵抗能力，受同樣大小的力，如果剛度大則變形小，鋼絲和橡皮筋在同樣大小的里作用下，鋼絲變形小，說明剛度大，而橡皮筋則相反。如果粗細(xì)不同的兩根橡皮筋用同樣大小的里來拉，則細(xì)的變形大，剛度就小。玻璃鋼成型時(shí)，有時(shí)在某些部位做上加強(qiáng)筋，就是為了提高這個(gè)部位的剛度。因此，剛度是厚度的函數(shù)，也就變形不變形的問題。


        強(qiáng)度主要體現(xiàn)在拉伸方面，剛度主要體現(xiàn)在彎曲方面，剛度有時(shí)比高的拉伸強(qiáng)度更為重要。


       對于我們制作的雙壁罐經(jīng)過國家玻璃鋼制品質(zhì)量監(jiān)督檢驗(yàn)中心檢測，其彎曲強(qiáng)度達(dá)到了187MPa，彎曲模量達(dá)到了7.13MPa，沖擊韌性90.4Kj/m2。我們使用的490#樹脂做的短切纖維試驗(yàn)拉伸強(qiáng)度值為163MPa，比普通的噴射成型玻璃鋼制品強(qiáng)度（一般130MPa）高，我們需再做拉伸試驗(yàn)確定一下拉伸強(qiáng)度值。


       玻璃鋼的性能優(yōu)點(diǎn)之一：比強(qiáng)度高。比強(qiáng)度=強(qiáng)度/密度，玻璃鋼的密度介于1.4~2.0之間，只是普通碳鋼的1/4~1/5，比輕金屬鋁還要輕1/3左右，而機(jī)械強(qiáng)度高，某些方面甚至接近普通碳鋼水平。按比強(qiáng)度計(jì)算，玻璃鋼不僅大大超過配套碳鋼，而且可達(dá)到和超過某些特殊合金鋼的水平。

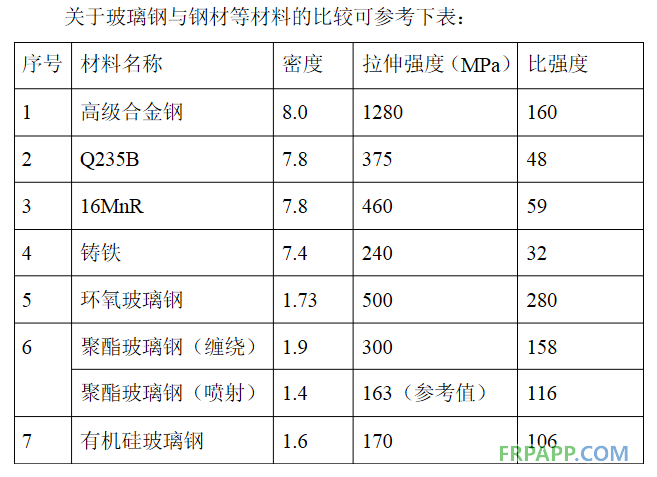

       Q235B彎曲強(qiáng)度為235MPa，玻璃鋼的彎曲強(qiáng)度因纖維類型及含量的不同而不同，短切纖維180MPa，玻璃布300MPa，纏繞的高達(dá)700MPa。

       總之，玻璃鋼的強(qiáng)度與成型工藝有很大關(guān)系，而對于我們的雙壁罐成型方式為噴射，纖維含量低，因此相對于纏繞工藝實(shí)現(xiàn)的雙壁罐拉伸強(qiáng)度要低，這是資料可查的，需要我們在講解時(shí)注意的。要著重宣傳加筋后的罐體剛度增大后通過試驗(yàn)顯示出的剛度特性來彌補(bǔ)拉伸強(qiáng)度的不足。前邊提到了“有時(shí)剛度比強(qiáng)度重要”。
