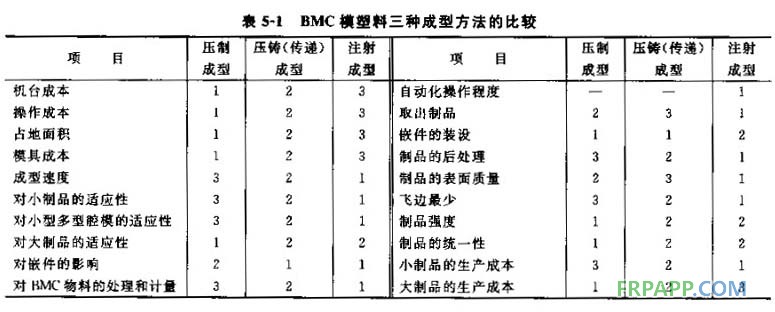

BMC可以用壓制、壓鑄（傳遞）和注射等方式來成型。對于上述成型方法來說，壓制是最古老的方法，也是最簡單的方法。在三種成型方法中，壓制成型所用的設(shè)備、模具的投資最少，但由于成型時(shí)需用人工稱量等加料方式，費(fèi)工費(fèi)時(shí)，影響了生產(chǎn)效率。另外，在使用多型腔模具時(shí)也很難將物料均勻地分配到各腔中，因此又會影響到其成型的適應(yīng)性。在實(shí)現(xiàn)一模多腔的成型方面，壓鑄和注射成型是最合適的。壓鑄和注射成型克服了加料困難及加料費(fèi)工費(fèi)時(shí)的問題，生產(chǎn)效率大大提高，勞動成本也下降，并易于實(shí)現(xiàn)生產(chǎn)自動化。在表5-1中，對BMC模塑料的三種成型方法進(jìn)行了比較，表中的“1"是表示最好，"3"是表示最不好。

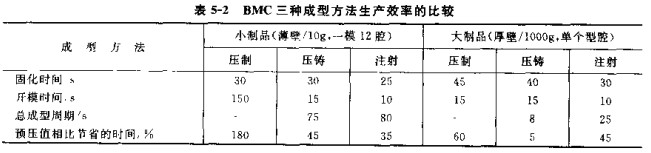

       注射成型由于能實(shí)現(xiàn)對物料的自動計(jì)量，因此不但生產(chǎn)成型周期短，而且由于物料要經(jīng)過螺桿機(jī)筒及噴嘴、流道的剪切，摩擦，其整體的溫度不但比較均勻，而且在到達(dá)模腔前就差不多達(dá)到比較接近模具的溫度，物料充入模具以后，很快就能進(jìn)行固化交聯(lián)反應(yīng)。這大大的縮短了所需的固化時(shí)間和成型周期，提高了生產(chǎn)效率。由于具有上述的特點(diǎn)，就是注射成型厚壁的制品，其成型周期也會比壓制成型的短。由于在壓制成型時(shí)沒有對物料進(jìn)行強(qiáng)烈擠壓、摩擦和剪切的混合過程，因此，除了經(jīng)過充分預(yù)熱的BMC物料外,模壓的BMC物料主要是靠模具加熱，又由于BMC本身是熱的不良導(dǎo)體，因此升溫時(shí)間長，固化的時(shí)間也長、當(dāng)然生產(chǎn)效率就比較低。在表5-2中對BMC所采用的三種成型方法的生產(chǎn)效率進(jìn)行了比較。
