來自澳大利亞國防軍學(xué)院新南威爾士大學(xué)的作者Owen M. Cannings在題為《短切碳纖維對丙烯腈-丁二烯苯乙烯屈服強度的影響》的論文中討論了加入短切碳纖維可提高ABS 3D打印的屈服強度的問題。雖然碳纖維是3D打印材料中常見的增強材料，但它通常以連續(xù)纖維的形式貫穿整個材料。作者的目的是找出切碎的碳纖維是否具有相同的效果。

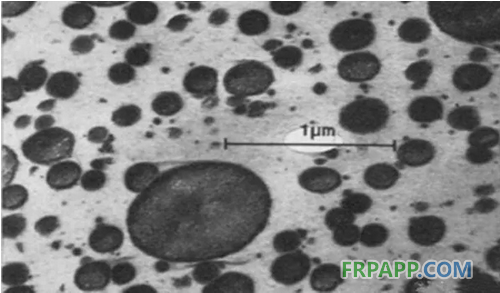

ABS顆粒的微觀視圖
首先

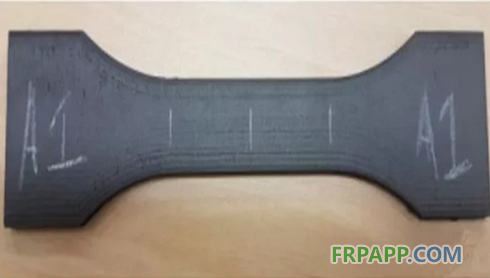

Cannings測試了用短切碳纖維增強的普通ABS和ABS試樣。碳纖維增強試樣比常規(guī)ABS試樣有著更多的變形，這表明CF-ABS材料更具延展性。他還測試了兩種材料的3D打印試樣的屈服應(yīng)力。3D打印部件的屈服強度低于未加工的長絲的屈服強度，這表明打印部件可能在其內(nèi)部存在一些空隙或缺陷。
“雖然與長絲相似的應(yīng)力水平是理想的，但仍然可以觀察到碳纖維-ABS部件強度的降低。”Cannings說，“對于0-90取向，觀察到強度平均降低21.1％。對于±45°取向試樣，觀察到強度平均降低12.9％。”
Cannings試圖聯(lián)系負責長絲制造的公司，但沒有得到回應(yīng)。
“從以前對產(chǎn)品的研究中，建議CF顆粒的縱橫比約為1，這意味著它們在任何一個方向都沒有顯示出整體效益，”他繼續(xù)道。 “這意味著失效的測試模式目前是無益的，因為低縱橫比意味著纖維在任何方向上都沒有表現(xiàn)出拉伸強度的增加。由此，增加ABS的YS的可能性依賴于ABS和CF之間的粘合強度高于ABS到ABS之間的粘結(jié)強度。作者無法找到在該領(lǐng)域進行的任何研究。其他基質(zhì)如環(huán)氧樹脂，利用短切顆粒在高粘度下在CF顆粒和基質(zhì)之間表現(xiàn)出較低的粘合強度。由于ABS具有高粘度，負責制造的公司可能沒有考慮在切碎的CF中對ABS使用適當?shù)幕旌?a href="http://m.223343.com/tech/" target="_blank">工藝。”
這可能是影響ABS和碳纖維增強ABS試樣之間強度差異的主要因素。作者認為，未來的工作應(yīng)該集中在適當?shù)幕旌瞎に嚭吞祭w維幾何結(jié)構(gòu)的修改上。令人驚訝的是，與由碳纖維增強ABS打印的3D打印件相比，由普通ABS打印的3D打印件獲得了更高的屈服強度值。在ABS中包含短切碳纖維顆粒導(dǎo)致拉伸強度降低13％至29％。需要進行更多研究以確定其原因，但初步估計表明碳纖維顆粒與ABS塑料之間的結(jié)合導(dǎo)致材料變?nèi)酢?/div>
許多運營商購買CF長絲，希望它的性能優(yōu)于普通長絲。在許多情況下，我們已經(jīng)知道，對于大多數(shù)應(yīng)用程序中的大多數(shù)用戶而言，增加的成本根本不值得。大多數(shù)碳纖維長絲是無功能和愚蠢的。這是一項有用的研究，可以支持這一點。我們也感激不盡的是，在積極的研究結(jié)果中，有一個消極的結(jié)果也很好！
魯ICP備2021047099號
